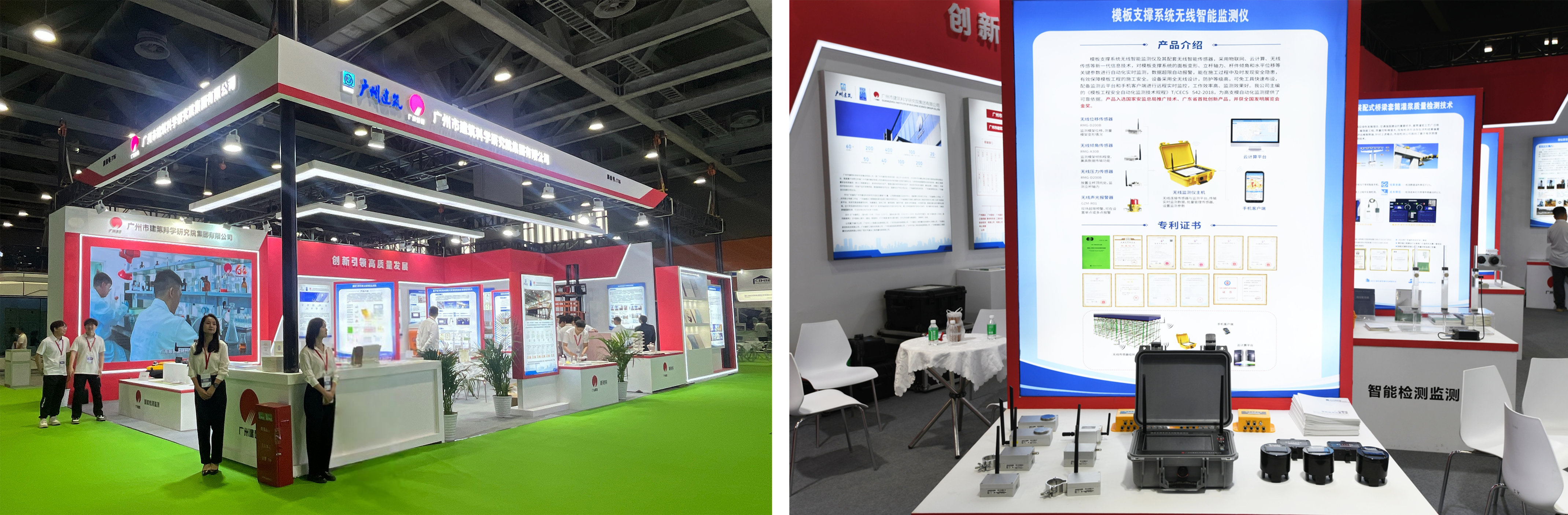

近日，广州建科院集团携自主研发的高大模板支撑系统和基坑在线安全监测系统精彩亮相首届广州国际智能建造与工业化建筑产业博览会，吸引了众多参展行业人士关注。

模板支撑系统无线智能监测仪及其配套无线智能传感器，结合了物联网、云计算和无线传感等先进技术，对模板支撑系统的面板变形、立杆轴力、杆件倾角和水平位移等关键参数进行自动化实时监测。基坑在线安全监测系统则是通过自动全站仪、自动测斜管、远程无线监测器等设备，对基坑工程的变形、受力和地下水位等参数进行高频率、高精度的全天候监控。
配备监测云平台和手机客户端，能进行远程实时监测和监控，能在显著提高工作效率和监测效果的同时，实现数据超限自动报警，及时发现并预警潜在安全隐患，守护施工安全。

高大模板支撑系统
1.建设工程融合监管平台高大支模系统
该系统对模板支撑与作业脚手架工程的全流程精细管控，打通住建局各监督站、施工单位、监理单位等多方主体协同处理机制，实现多源数据整合及预报警提醒，现场巡检便捷化、审核高效化，构建“政府-企业-设备商”数据共享生态，驱动智能建造产业链升级。
目前平台管理全市高大支模及脚手架超过2000项，自动化监测接入21家设备厂商，为广州市建筑工程安全生产保驾护航。

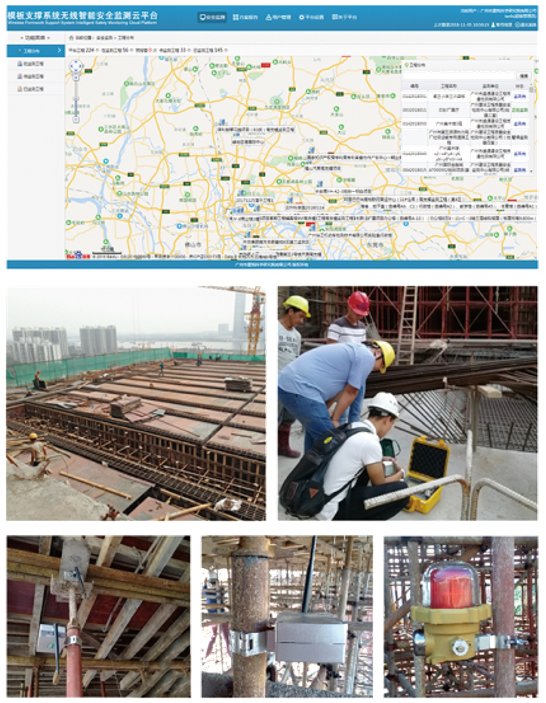

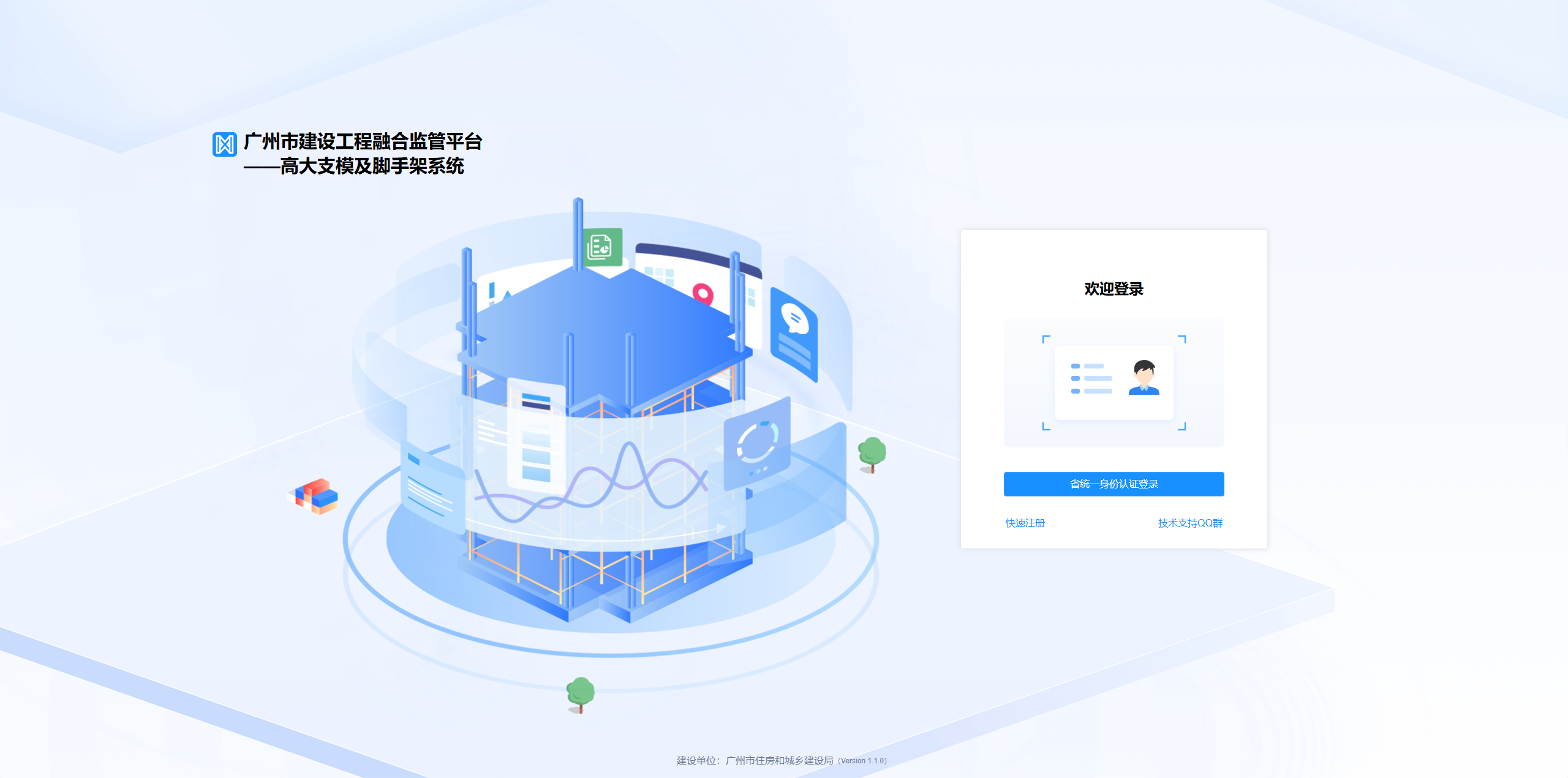

▲广州市高大模板及脚手架系统

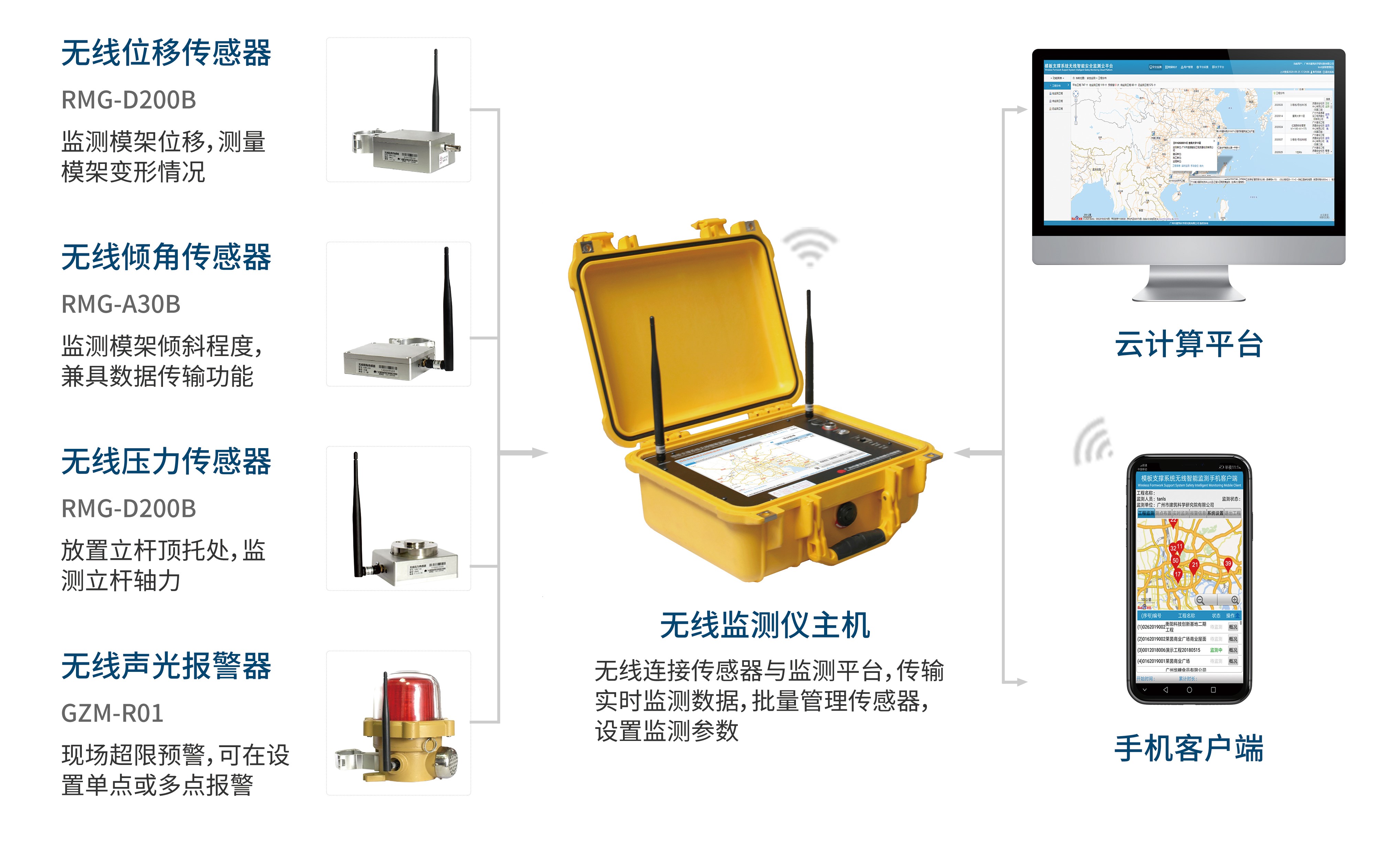

2.高大模板支撑智能监测设备

无线监测仪主机：作为传感器与监测平台之间的桥梁，无线监测仪主机实现了数据的实时传输和管理。它能够批量管理传感器，设置监测参数，并将传感器采集到的数据即时传输至监测平台。
无线位移传感器 (RMG-D200B)：用于监测模架位移，测量模架变形情况。通过高精度的数据采集，确保基坑支护结构的稳定性。
无线倾角传感器 (RMG-A30B)：用于监测模架的倾斜程度，兼具数据传输功能。可实时获取倾斜角度变化，为结构安全提供重要数据支持。
无线压力传感器 (RMG-D200B)：放置于立杆顶托处，监测立杆的轴力变化，确保立杆的受力均匀，避免因过大压力导致的结构失稳。
无线声光报警器 (GZM-R01)：现场超限预警装置，可设置单点或多点报警。当监测数据超出预设安全阈值时，立即发出声光警报，提醒现场人员及时采取措施。

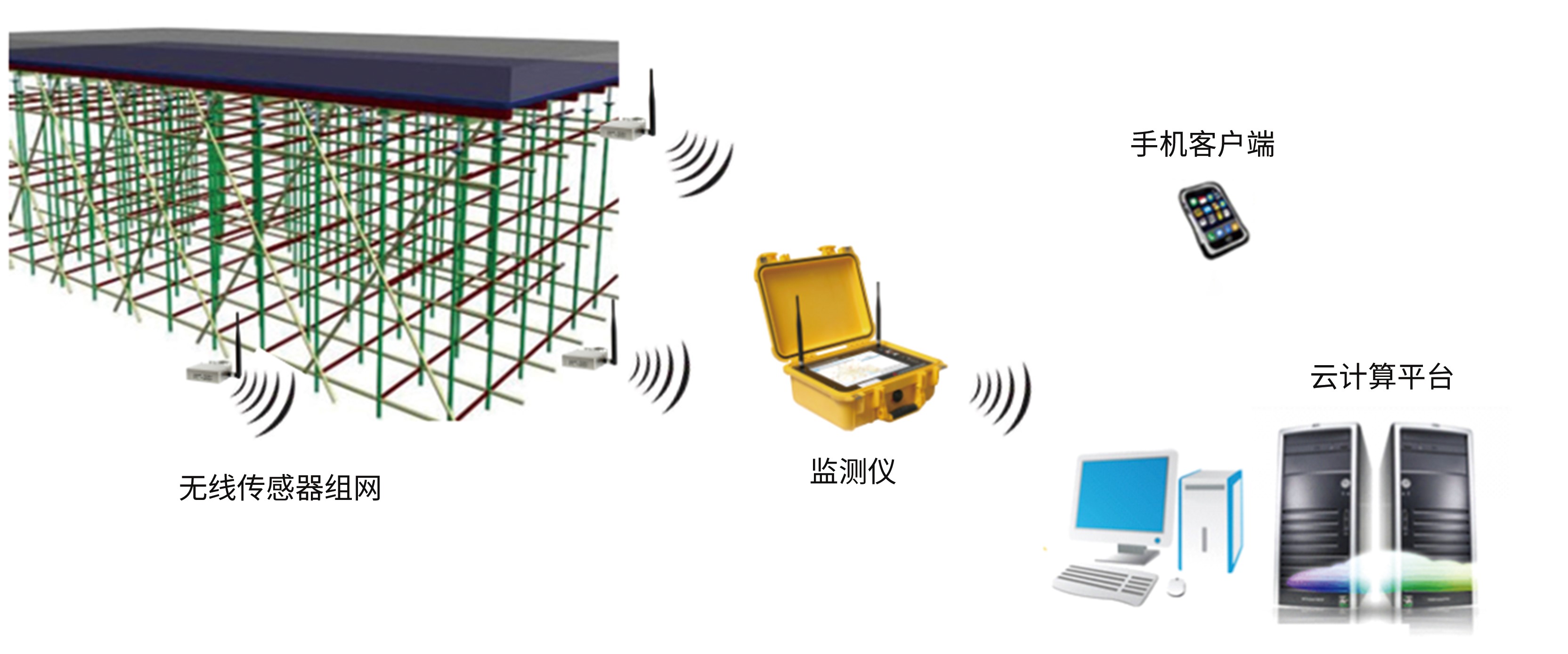

▲高大模板支撑系统无线智能监测示意图

高大模板支撑系统的监测技术已入选国家安监总局推广技术、广东省首批创新产品，并获全国发明展览会金奖。

▲获得多项专利和奖励

基坑在线安全监测系统
1.建设工程融合监管平台基坑监测预警系统
该系统主要用于企业管理、工程配置及图形数据查看。基坑监测APP用于现场监测作业，包括工作台、报警消息及相关消息待办提醒。住建APP为住建局各监督站、施工单位、监理单位等提供信息查询及预报警消息提醒。
系统设立多种算法的“粗差库”提示异常监测结果，重测功能减少误报警。可视化图形展示便于发现异常信息。监测数据真实，人员、设备与工程绑定，校验身份和设备位置，确保数据上传过程不中断。自动化监测接入26家设备厂商，覆盖105+型号。蓝牙传输覆盖86+设备型号，支持20+监测算法。

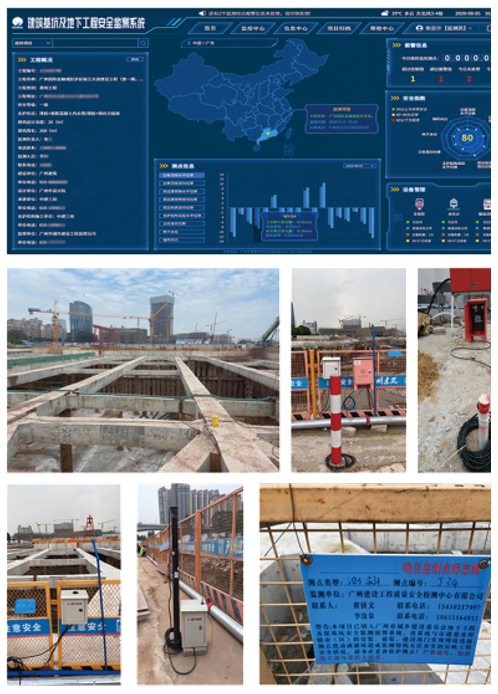

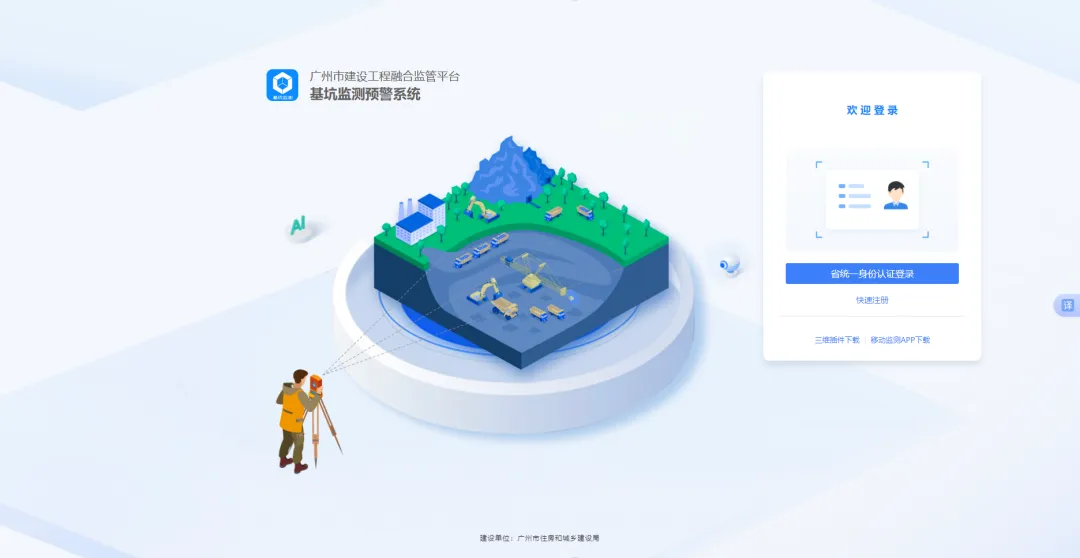

▲基坑监测预警系统

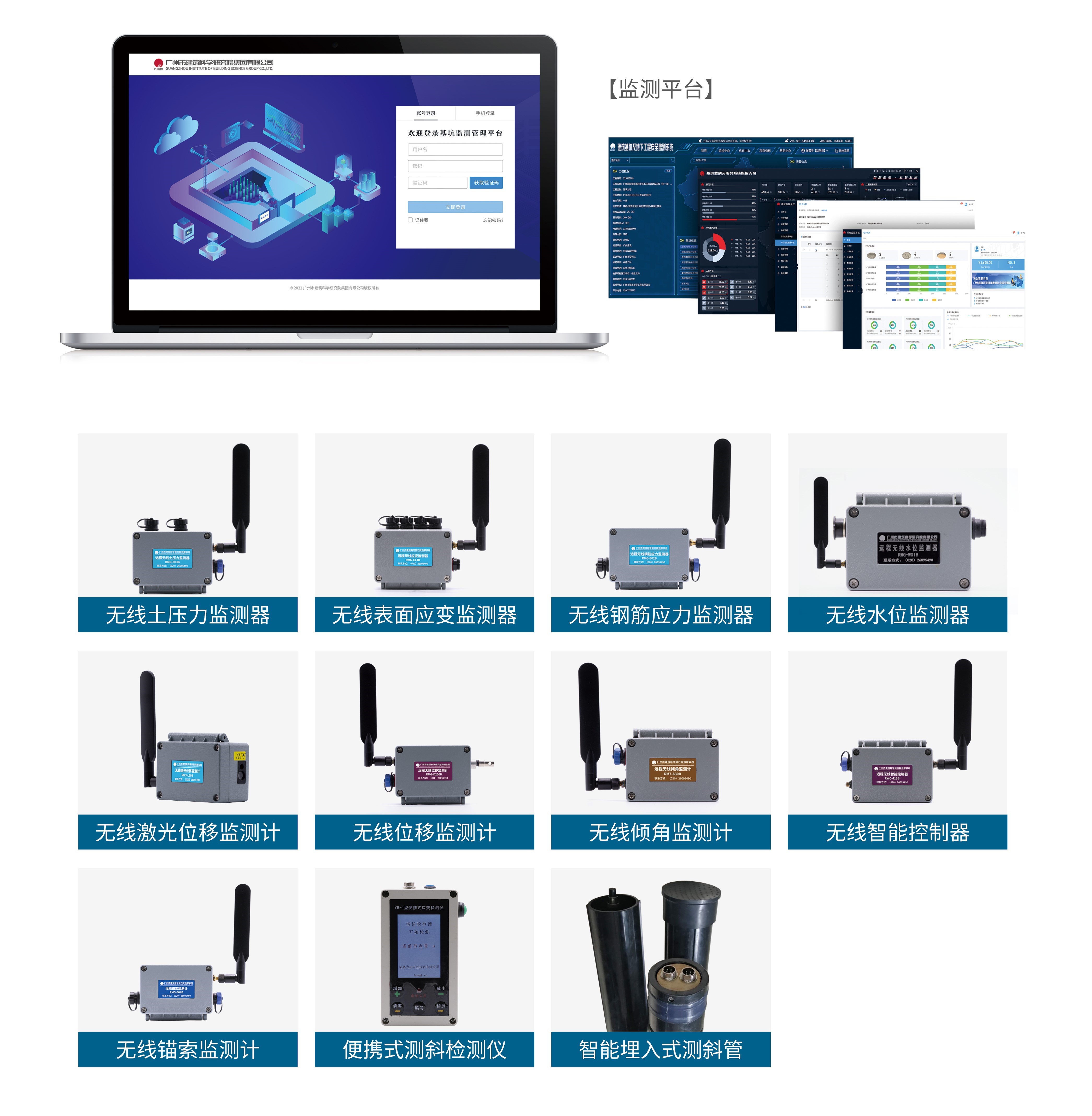

2.基坑监测预警系统智能监测设备

阵列位移计：ADM系列柔性测斜仪由高强度的阵列式固定长度测单元组成，通过MEMS微机电系统测量重力加速度在不同轴向上的数据，计算出对应轴与重力方向的角度，再通过角度变化计算测量单元的位移量。
一体式液位计：便于埋入地面测量地下水位变化，并将数据转换成RS485信号输出，供采集仪自动化监测。
无线倾角仪：利用惯性原理的加速度传感器，监测物体水平和倾斜角度变化，广泛应用于建筑物、桥墩、铁塔、高支模、桥梁等倾斜监测。
智能数据采集模块：放置于立杆顶托处，监测立杆的轴力变化，确保立杆的受力均匀，避免因过大压力导致的结构失稳。

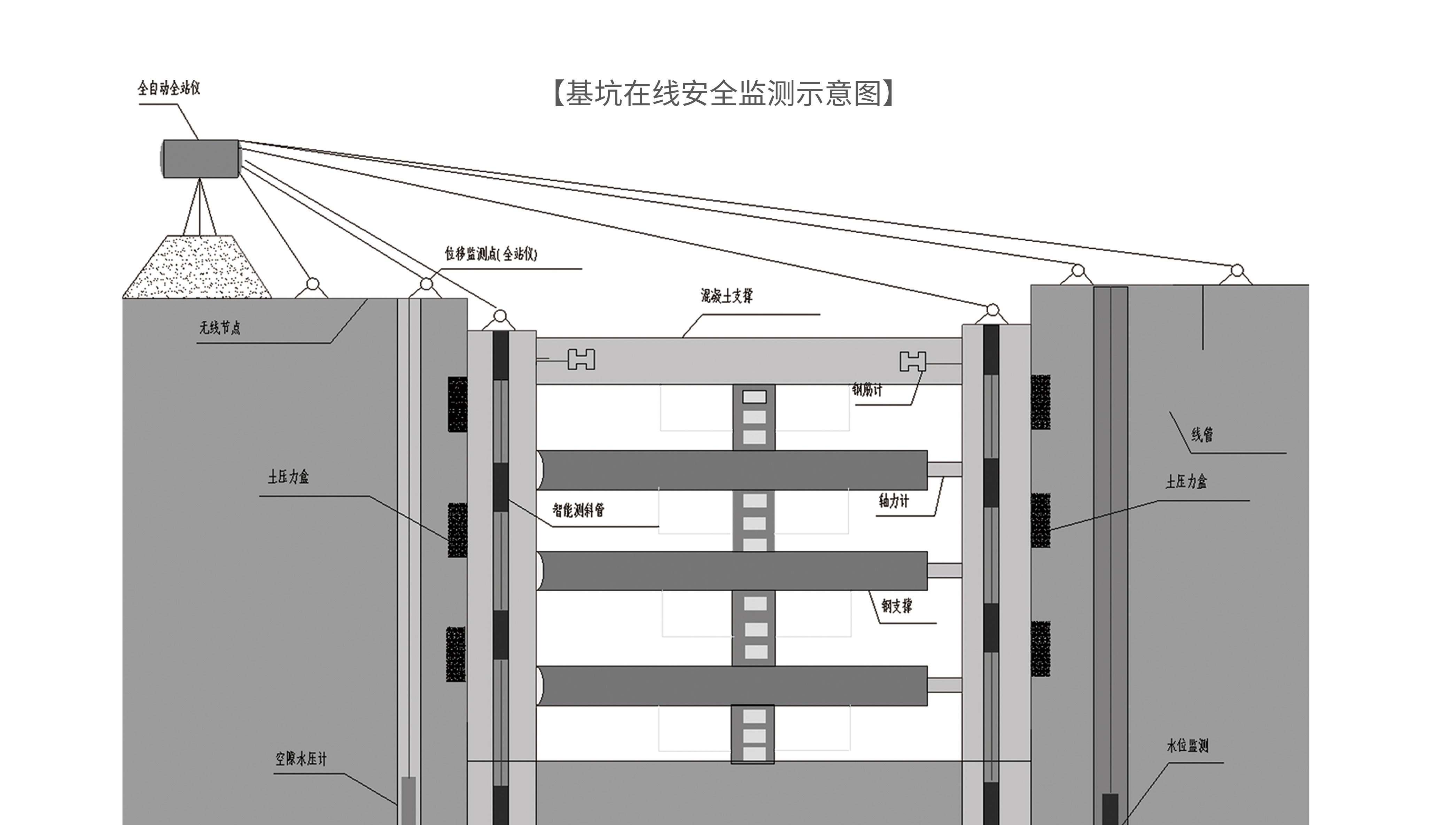

▲基坑在线安全监测示意图

工程案例
高大模板支撑系统和基坑在线安全监测系统的系列产品现已应用在广州国际金融城起步区、广州湾区国际创新中心、广州白云机场三期扩建工程、白云(棠溪)站综合交通枢纽一体化建设工程、广州白云五线(槎神大道清高速)工程、中山大学北校区多功能体育馆等项目，受到项目业主和参建单位的一致好评。
1.广州南沙保税港区
广州南沙保税港区某项目高大支模的高度约为12米，施工过程采用高支模施工安全智能监测系统，以无线传感器采集面板沉降、水平位移、立杆轴力、立杆倾角等数据，通过无线传输至智能监测仪，由智能监测仪上传数据至云平台和手机客户端，实现实时远程监控。
